Étiquette : cours
cours : Démarrage Étoile-Triangle d’un moteur asynchrone
Le moteur est alimenté en U V W et bouclé en Z X Y étoile.
Quand les contacts temporisés de KM1 basculent, KM3 décolle, et KM2 est excité.
Le moteur fonctionne donc en triangle, et le relais thermique de protection est alors en circuit.
Le relais thermique doit être calculé pour In moteur.
Légende:
Q1 : Sectionneur magnéto- thermique pour circuit de puissance
Q2 : Fusible sectionneur
Q3 : Sectionneur magnéto- thermique pour circuit de commande
KM1 : Contacteur de ligne
KM2 : Contacteur de couplage triangle
KM3 : Contacteur de couplage étoile
RT1 : Relais thermique
M : Moteur asynchrone triphasé
S1 : Bouton poussoir marche
S2 : Bouton poussoir arrêt
H1 : Voyant pour indiquer la mise en marche en étoile
H2 : Voyant pour indiquer la mise en marche en triangle
Fonctionnement :
Au repos toutes les bobines du contacteur KM1, KM2 et KM3 n’est pas excitée. La lampe rouge ‘H1’ qui indique la mise en marche en étoile et la lampe verte ‘H2’ qui indique la mise en marche en triangle est éteinte.
Une action sur le bouton poussoir S1 excite la bobine K M3 (couplage étoile) qui :
*- S’auto-alimente
*- Excite la bobine KM1 (contacteur de ligne)
*- Alimente le moteur; celui-ci démarre en couplage étoile.
Le bouton poussoir ‘S1’ se trouve court-circuité et son relâchement n’applique aucune influence sur le fonctionnement.
Dans ce cas la lampe rouge ‘H1’ qui indique la mise en marche en étoile, est allumée est La lampe verte ‘H2’ qui indique la mise en marche en triangle est éteinte.
Après un certain moment (régler en secondes), le contact temporisé KM1 du contacteur KM1 changent d’état ce qui provoque :
*- La désexcitation de la bobine KM3 (contacteur étoile)
*- L’excitation de la bobine KM2 (contacteur triangle)
Le moteur passe en couplage triangle ;dans ce cas la lampe rouge ‘H1’ qui indique la mise en marche en étoile, est éteinte est La lampe verte ‘H2’ qui indique la mise en marche en triangle est allumée.
*- Son démarrage est alors terminé.
Un fonctionnement du relais thermique (RT1) ou une action sur le bouton poussoir arrêt coupe l’alimentation de toutes les bobines ce qui arrête le moteur.
Remarque
II faut verrouiller mécaniquement et électriquement les contacteurs KM3 et KM2 pour éviter les courts-circuits entre les phases du circuit de puissance.
cours : Les installations électriques d’éclairages
La théorie des schémas électriques:

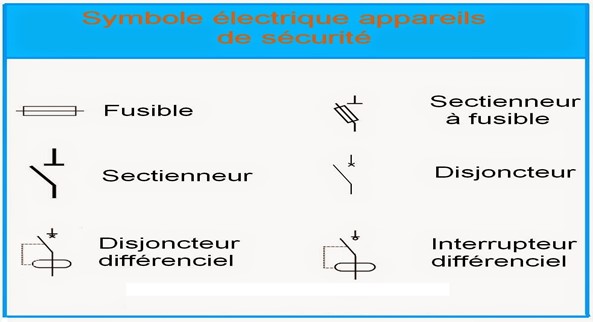

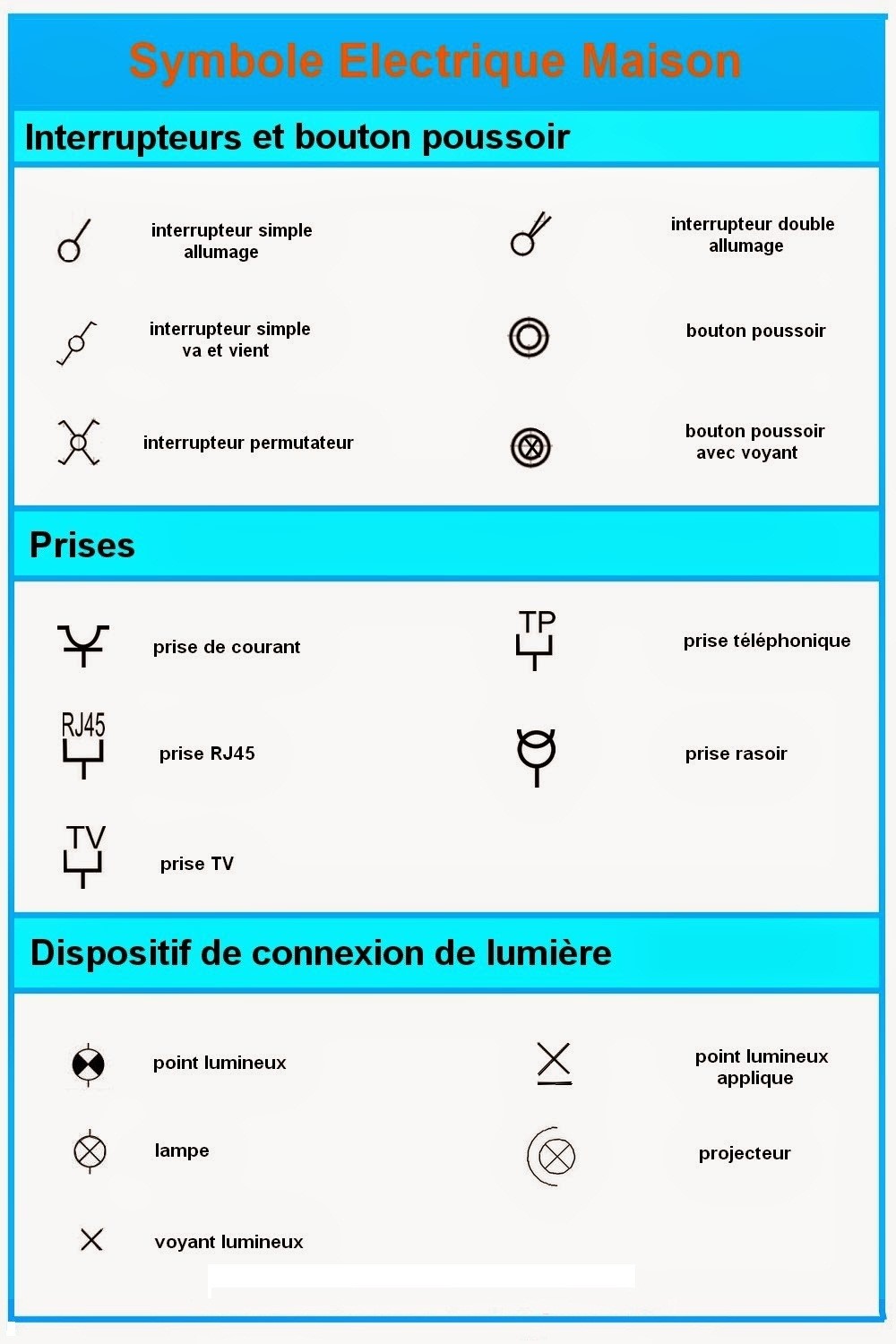

Les symboles utilisés dans les schémas électriques maison :
Les électriciens sont toujours utilisés les symboles électriques normalisés, ils sont donc obligatoire à connaitre par cœur pour comprendre ou dessiner un schéma électrique.
dans tous les cas il existe des symbole électriques maison sont utilisé toujours sur les plants architecturale par exemple : interrupteur , va et vient , prise ,télérupteur … etc.

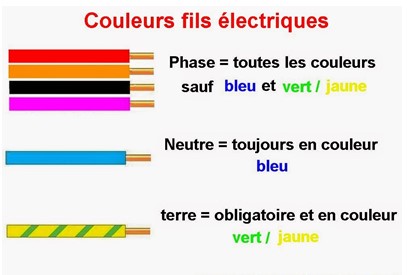

Code couleur fil électrique :
Depuis l’année 1970 la normalisation européenne a mise l’ordre des normes qui variante d’un pays à l’autre, voici les couleurs des fils le plus utiliser dans les installations électrique.
· Le fil bleu : signifie le neutre
· Les fils rouge, noire, marron, violet … : signifié la phase
· Le fil vert / jaune : toujours fil de terre
Principe du simple allumage
Un simple allumage c’est tout simplement un circuit qui permet de commander un ou plusieurs points lumineux par un seul endroit à partir d’un interrupteur qui maintien deux position de commande.
Ce type de circuits est utilisé dans les (bureaux, caves, WC…)
Schéma électrique :

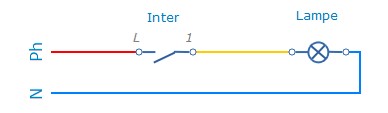

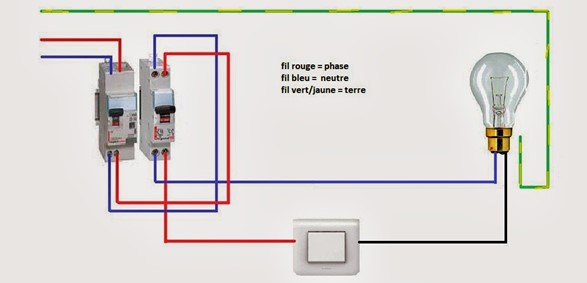

Le branchement simple allumage avec un seul point lumineux
Le branchement simple allumage avec plusieurs point lumineux
C’est le même principe qu’avec un seul point lumineux sauf que sur ce circuit on peut commander plusieurs points il suffit de brancher les lumières en parallèle.
Principe de double allumage
L’interrupteur double allumage s’appelle aussi double commande c’est interrupteur qui contient deux interrupteur simple dans le même boitier, il permet d’allumer et éteindre deux point d’éclairage ou deux rangées d’éclairages selon le besoins.
· tout d’abord on aliment par un fil de phase Rouge l’interrupteur double allumage on relie par ce fil chaque interrupteur par la même phase (voir photo).
· avec un fil Violet en relie la sortie du premier interrupteur ou lampe 1. on fait la même chose pour la deuxième.
· le Neutre et la Terre sont raccordés directement sur la lampe.
Schéma électrique :

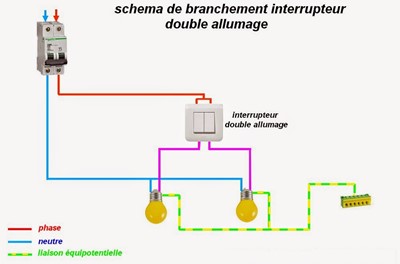

Branchement et raccordement double commande :
Principe de va et vient
Va et vient permet de gérer la marche arrêt de la lumière ou un appareil électrique de puis deux interrupteur va et vient éloignés l’un de l’autre
le va et vient est installer par exemple dans le couloir ou un escalier …etc.
· depuis le tableau électrique en relie le fil de phase ou premier interrupteur
· à l’aide d’un fil marron en relie la navette la sortie du premier interrupteur et deuxième interrupteur
· en relie la sortie deuxième interrupteur et la lampe par un fil violet
· le fils bleu (neutre) et la terre (vert/jaune) sont raccordes directement sur la lampe.

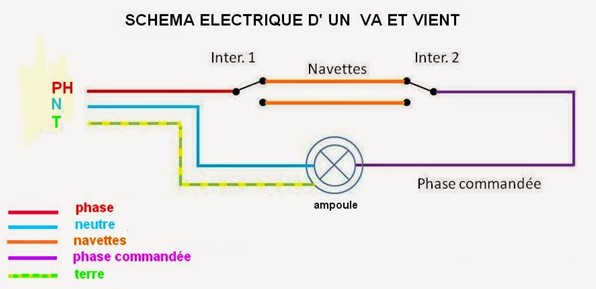

Schème électrique :

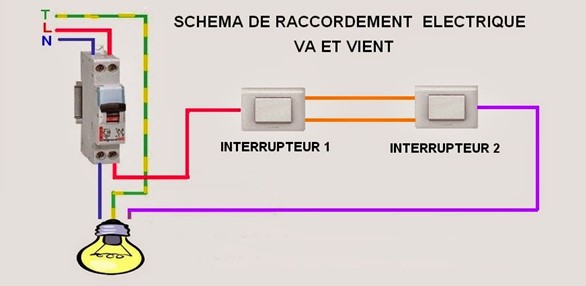

Branchement et raccordement Va et vient :
Principe de télérupteur unipolaire
Le télérupteur il permet d’allumer un éclairage de puis un nombre illimité des boutons poussoirs.
· en commencer par branché la phase (rouge) sur la borne 1 télérupteur et en relie chaque boutons poussoirs par la même phase.
· le routeur des boutons poussoirs (marron) on la brancher sur la borne A1, donc pour l’instant on a réalisé que le câblage de la commande.
· le neutre (bleu) doit être branché sur la borne A2 de télérupteur et sur chaque lampe.
· le routeur des lampes (violet) on la branché sur la borne 2 de télérupteur.
· le fil de terre (vert / jaune) est obligatoire dans ce cas en relie chaque lampes ou terre.

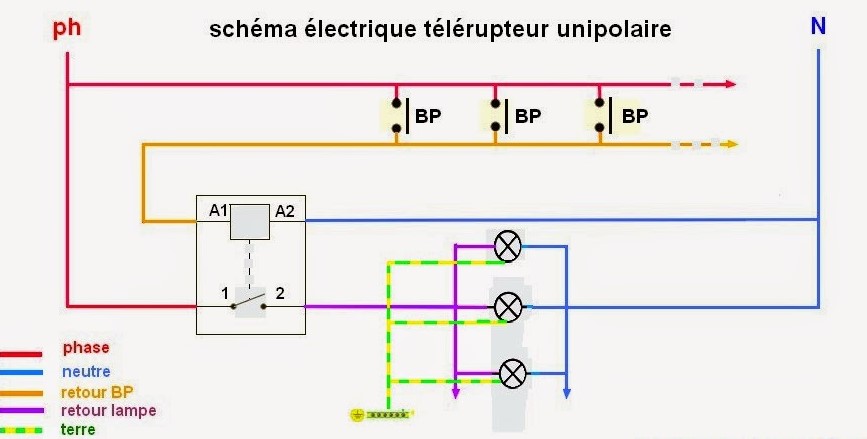

Schème électrique :

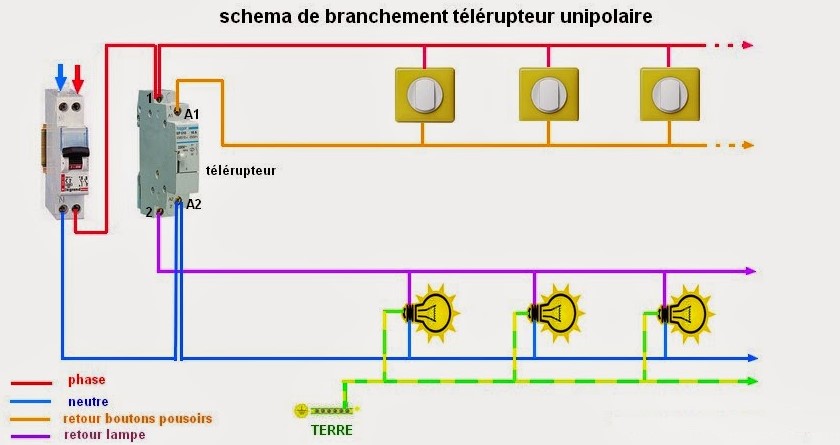

Branchement et raccordement télérupteur unipolaire:

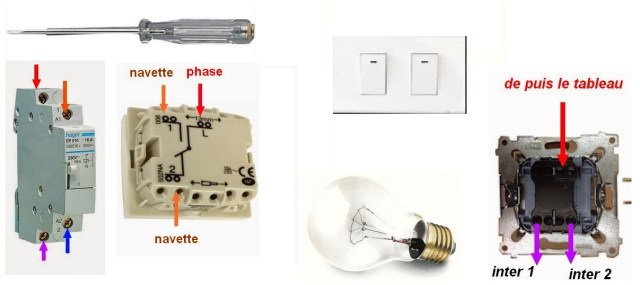

I Matériel utilisé:
Documents peuvent vous aidés :
cours : Appareillages de protection électrique

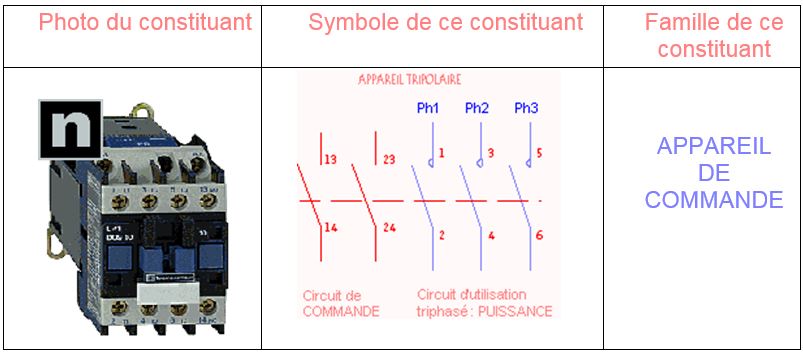

Le contacteur :
Un contacteur est appareil mécanique de connexion, commandé autrement qu’à la main, capable d’établir, de supporter et d’interrompre des courants dans des conditions normales et aussi en cas de surcharges.
L’intérêt du contacteur est de pouvoir être commandé à distance, actionné manuellement ou automatiquement.
L’intérêt du contacteur est de pouvoir être commandé à distance, actionné manuellement ou automatiquement.
Contacts auxiliaires instantanés :
Les contacts auxiliaires instantanés sont de 2 types: soit de travail (se ferment lorsque le contacteur tire) soit de repos (s’ouvrent lorsque le contacteur tire). Ils sont prévus pour supporter des courants jusqu’à 10 ampères
Contacts temporisés :
Certains types de ces contacts seront dits temporisés. En effet, dans certains cas il nous faudra avoir la possibilité de temporiser une action au travail ou au repos de façon à permettre à notre équipement de fonctionner convenablement. Par exemple, « Je ne pourrai pas faire cette action tant que la précédente ne s’effectue pas depuis 5 secondes…. » . Vous trouverez ci-dessous la photo d’un bloc de contacts auxiliaires temporisés et leur principe de fonctionnement.
Les critères de choix d’un contacteur sont les suivants :
*Nombre de pôles
*Tension d’emploi
*Courant d’emploi
*Catégorie d’emploi
*Pouvoir de coupure
*Durée de vie mécanique
*Durée de vie électrique
*Tension et fréquence circuit commande
Le choix du contacteur sera lié aux variables d’entrée : tension du réseau, nature du courant, fréquence, et au variables de sortie : nature du récepteur, puissance, durée de fonctionnement… Les constructeurs, à la suite d’essais normalisés, ont établi des tableaux qui donnent directement les résultats. Une fois la puissance du récepteur à commander déterminée, la catégorie d’emploi définie, la tension d’alimentation choisie la lecture d’un tableau nous donne directement l’appareil à acheter. Attention les caractéristiques complètes d’un tel appareillage spécifient la tension d’alimentation de la bobine de commande (celle dernière est souvent oubliée par les élèves).
Quelque type de contacteur :
Contacteur installé généralement sur les tableaux électriques des particuliers, extrait du catalogue Schneider Electric
Contacteur de faible puissance installé généralement sur les tableaux électriques industriels, extrait du catalogue Schneider Electric
Contacteur de forte puissance installé généralement sur les tableaux électriques industriels, extrait du catalogue Schneider Electric.
Contacteur de puissance tripolaire 10 a – j7k Avec contact auxiliaire 1″0″
Contacts auxiliaires montage frontal
NO ou NF

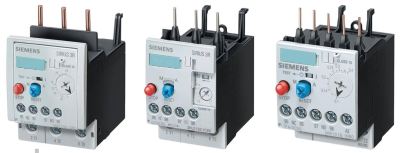

Le relais thermique :
Le relais thermique est un appareil de protection capable de protéger contre les surcharges(c’est sa fonction). Une surcharge est une élévation anormale du courant consommé par le ou les récepteurs dans des proportions somme toute raisonnables (1 à 3 In). Cette élévation faible du courrant mais prolongée dans le temps va entraîner un échauffement de l’installation pouvant aller jusqu’à sa destruction
Les relais thermiques sont utilisables en courant triphasé, courant continu, courant monophasé et diphasé. Ils sont insensibles à la variation de la température ambiante, les bilames sont compensés. Les bilames de compensation sont soumises à la température de l’air ambiant elles se déforment de façon opposées aux bilames principales. Ils ont capables de déceler un manque de phase, un déséquilibre sur les phases. Le système différentiel permet de contrôler si le courant qui traverse les bilames est identique sur les trois circuits (manque de phases, fusion d’un fusible, déséquilibre). Les relais thermiques doivent être associés à un contacteur et à des fusibles. La plage de réglage est affichée en ampères- moteur, le réglage doit correspondre et cela sans compensation à l’intensité plaquée sur le moteur
Fonctionnement :
chaque relais comprend trois bilames constitués chacune de deux métaux dont le coefficient de dilatation est différent. Un enroulement chauffant est raccordé en série sur chacune des phases avec une section adaptée à l’intensité à surveiller. Lors d’un incident, le courant absorbé par le récepteur augmente, les bilames se déforment et actionnent un mécanisme pour manœuvrer les contacts. Le contact inséré dans le circuit de commande du contacteur provoque la mise hors tension du récepteur. Ils sont munis d’un système de réarment qui peut s’effectuer lorsque les bilames sont suffisamment refroidies. Certains relais thermique possèdent un réarment automatique qui permet la remise en service du récepteur lorsque les bilames sont froides, système déconseillé par sécurité pour les utilisateurs, redémarrage automatique et pour les récepteurs risque de dégradation.
Le disjoncteur :
Le disjoncteur est un appareil installé sur le tableau électrique, c’est-à-dire le point d’arrivée de l’Electricité chez vous. Il sert à détecter les courts-circuits. Un court-circuit intervient lorsque l’intensité devient infinie, c’est-à-dire lorsque deux fils se touchent. Le rôle du disjoncteur est de couper automatiquement l’alimentation électrique en cas de problème. C’est un élément essentiel de la sécurité électrique de l’installation. Si le disjoncteur rencontre la moindre défaillance, il convient de le faire remplacer rapidement par un professionnel
Quelque type de disjoncteurs :

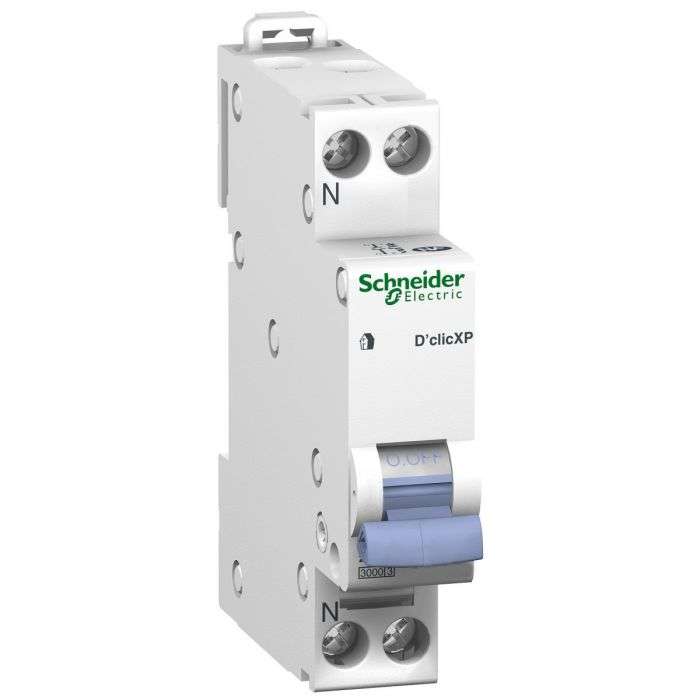

Le disjoncteur divisionnaire :
Le disjoncteur permet de protéger votre installation contre les risques de court circuit et de surcharges.
En cas d’incident, seul le disjoncteur du circuit concerné « saute ». Son levier ou bouton-poussoir est en position inverse des autres. Une fois l’incident réglé, il suffit de ré enclencher le disjoncteur.
Son coût est plus élevé que le porte fusible mais il est beaucoup plus pratique.
Disjoncteur de canalisation :
Appareil servant à la protection des canalisations électriques contre les courants de surcharge et de court-circuit.
Disjoncteur moteur
Appareil servant à la protection des récepteurs à risque de surcharge. La canalisation placée en amont d’un disjoncteur moteur est considérée comme protégée contre les surcharges
